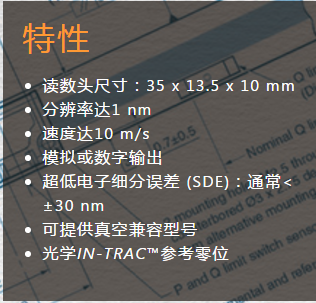

什么是TONiC？

TONiC是雷尼紹推出的小型非接觸式光柵系統，速度可達10 m/s，與Ti接口配套使用時，在線性和旋轉應用中分辨率達1 nm。由于安裝公差大，并且只需按下按鈕即可進行校準，因此TONiC系統的安裝快捷簡單。TONiC的動態信號處理功能可提高信號穩定性，而且電子細分誤差低，通常小于±30 nm，從而有助于實現卓越的運動控制性能。

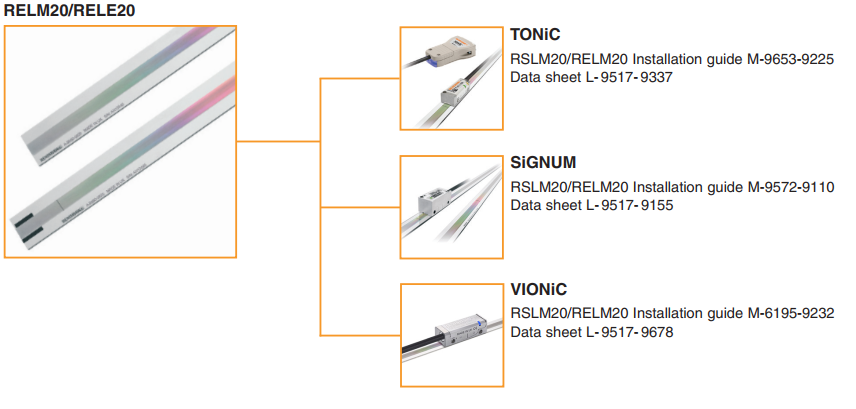

什么是RELM柵尺？

RELM是用ZeroMet?（一種低膨脹鎳/鐵合金）制造的直線硬柵尺，柵距為20 μm。
它可與精細柵距的玻璃柵尺媲美，在1.5 m長度內的總體精度（包括斜率誤差和線性誤差）優于±1 μm。ZeroMet在0 °C至30 °C的溫度范圍內熱膨脹系數約為0.6 μm/m/°C。
系統設計人員可根據要求選擇背面自帶的特殊配方不干膠帶或用機械夾具進行安裝。兩種安裝方式都有助于使柵尺不受基體熱膨脹影響。

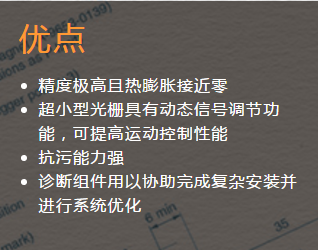

為什么選擇這種光柵系統？

操作簡便

RELM ZeroMet低熱膨脹柵尺比傳統玻璃柵尺具有更小的截面尺寸，而且操作和安裝更為簡便，沒有破損的風險，是大部分精度要求較高的應用的理想之選。

尺寸小，但可靠性和性能佳

TONiC讀數頭采用第三代光學濾波系統，噪聲（抖動）更低，包括自動增益控制和自動偏移量控制在內的動態信號處理使其功能更強大，因此具有優異的可靠性和抗污染能力以及穩定的性能。這種組合全部集成到讀數頭內部，可提供高質量的信號純度和較低的電子細分誤差（典型值 <±30 nm）。因此，實現了平穩的速度控制，并且掃描性能和位置穩定性都獲得提高；對許多應用來說，基本參數都包含在一個緊湊型讀數頭中。

安裝更加方便快捷

讀數頭上的LED安裝指示燈直觀顯示信號強度，而可選的診斷組件在機器收起讀數頭后可遠程檢查系統性能。只需按下按鈕，即可校準參考零位和增量信號，無需機械調整或其他診斷工具?？蛻艨蛇x的IN-TRAC光學參考零位直接刻劃在增量柵尺上，不僅令設計緊湊，而且校準步驟也更簡單。這樣可產生參考零位輸出，在整個工作溫度和速度范圍內雙向重復精度都能夠達到單位分辨率。

接口選項

TD（雙分辨率）接口

可選雙分辨率正交輸出。

是要求高速運動以及高精度移動的應用的理想選擇。

DOP（雙輸出）接口

提供同步的數字方波和1 Vpp信號。

設計用于需要將一個或多個操作與運動軸同步的應用場合。

可選診斷組件：

TONiC診斷軟件可用于優化TONiC光柵的安裝，并提供快速全面的系統校準方案。該軟件必須與TONiC診斷硬件配合使用，硬件可向雷尼紹購買（訂貨號為A-9411-0011）。該硬件內嵌至客戶端電子設備，或通過USB電纜（組件中提供）連接至計算機。

TONiC?診斷組件（軟件和硬件）

了解有關TONiC診斷組件的詳細信息。

技術規格：

測量標準	RELM：帶有中間參考零位的高精度ZeroMet直線硬柵尺還提供帶有端部參考零位的柵尺，如RELE
讀數頭尺寸 (LxWxH)	35 mm x 13.5 mm x 10 mm
柵距	20 μm
20 °C時的熱膨脹系數	0.75 ±0.35 μm/m/°C
20 °C時的精度等級	認證精度達到±1 μm，校準可朔源到國際標準
參考零位	IN-TRAC 參考零位有關各種參考零位位置選項，詳見規格手冊
限位開關	單限位或雙限位（訂貨時選擇）
柵尺長度	20 mm至1,500 mm
最高速度模擬數字	（詳見規格手冊） -3 dB時可達10 m/s 最高可達10 m/s
電子細分誤差 (SDE)	一般 <±30 nm
動態信號控制	實時信號調節，包括自動增益控制 (AGC) 和自動偏置控制 (AOC)，可在操作期間實現性能優化
增量信號模擬數字	1 Vpp（周期為20 μm）分辨率從5 μm至1 nm
電氣連接	電纜長度為0.5 m、1 m、1.5 m、3 m、5 m和10 m，采用微型插頭（直接連接至TONiC接口）
電源	5 V ±10%，<100 mA（模擬系統），<200 mA（數字系統）（無端接）
振動（工作）	55 Hz至2000 Hz時100 m/s2（最大值）
沖擊（非工作）	1000 m/s2，6 ms，?正弦
工作溫度（系統）	0 °C至+70 °C
防護等級	讀數頭：IP40 接口：IP20

請參閱規格手冊，了解詳細信息。
