英國雷尼紹三坐標測頭Renishaw TP20

TP20具有模塊交換功能的超小型觸發式測頭，可以配用一系列測針配置和加長桿測量復雜工件的特征

市場價：

優惠價：0.00

服務保障：原裝真品｜發票保障｜全國包郵｜售后無憂
立即留言

聯系人:朱盛

聯系電話: 021-58951071
手機號: 15921165535
郵箱: [email protected]
工作時間: 9:00-17:45




歡迎進入篤摯儀器（上海）有限公司儀器商城（m.yichenleat.com），我們提供原裝真品的該檢測儀器和相應的服務，包括售前技術咨詢，產品選型，快速報價，售后培訓，配件更換，售后服務等一系列完善的流程。歡迎來電咨詢或在線留言，我們會第一時間與您聯系。三坐標測頭Renishaw TP20 具有模塊交換功能的超小型觸發式測頭，可以配用一系列測針配置和加長桿測量復雜工件的特征。TP20與MCR20和PI 200-3配用.TP20是一款超小型五向或六向機械結構式觸發測頭系統。雙部件設計，由測頭本體和可分離測針模塊組成，使用高重復性磁接頭連接。因此具備了手動或自動更換測針配置的功能，無需重新標定測針端部，大大節省了檢測循環的時間。模塊具有多種觸發力，使測頭性能能夠完全符合測量需求。還有一系列測頭加長桿及一個六向模塊可供選擇。測針安裝螺紋與雷尼紹M2系列的測針匹配。TP20系統可方便地用于坐標測量機系統的改造，并與現有觸發式測頭接口、加長桿和轉接頭兼容。

系統組件包括:

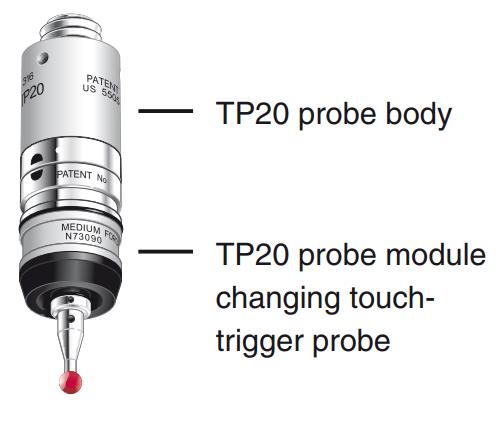

■TP20測頭本體
■TP20測頭模塊 — 七種不同選擇，以適應各種應用
■MCR20或TCR20模塊交換架 — 自動操作
■MSR1模塊存放架 — 手動操作
■適合與雷尼紹的PI 7-3、PI 200-3和UCC控制器連接

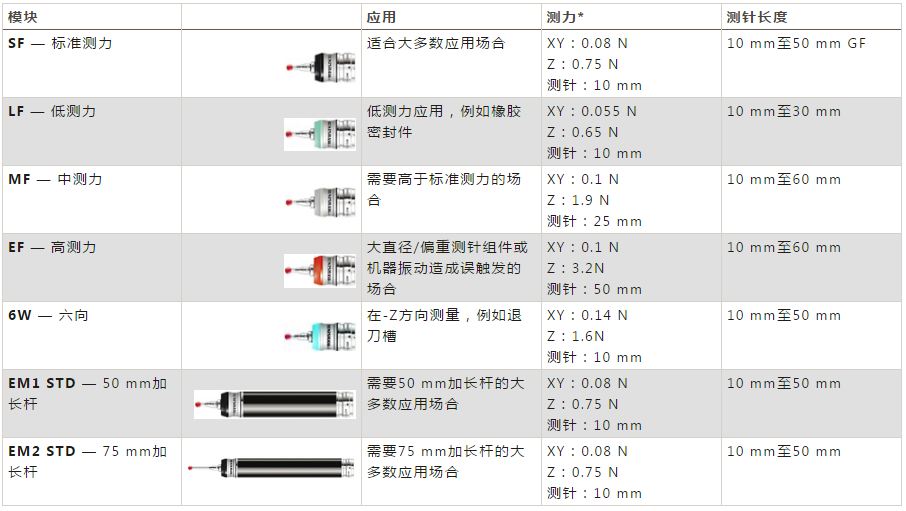

測頭模塊:

目前可提供7種適合各種應用的測頭模塊系列，以端部的顏色區分


* 低測力方向




注：TP20 NI較TP20而言，不收測頭所在位置附近磁場的影響，其他參數全部一樣。
首選應用
通用DCC及手動型三坐標
傳感方向
６Ｗ以外模塊：±X、±Y、＋Z
６Ｗ模塊  ：±X、±Y、±Z
預行程變化
(測針長度=10.00mm)
ＬＦ ：±0.60μm
ＳＦ ：±0.80μm
ＭＦ ：±1.00μm
ＥＦ ：±2.00μm
ＥＭ１：±0.80μm
ＥＭ２：±0.80μm
６Ｗ ：±1.50μm
單向重復性(2σμm)
(測針長度=10.00mm)
(測量速度=480.00mm/min)
ＬＦ ：±0.35μm
ＳＦ ：±0.35μm
ＭＦ ：±0.50μm
ＥＦ ：±0.65μm
ＥＭ１：±0.35μm
ＥＭ２：±0.35μm
６Ｗ ：±1.50μm
測針交換重復性
(測針長度=10.00mm)
(測量速度=480.00mm/min)
使用ＭＣＲ２０自動更換架：      ±0.50μm
手動交換：              ±1.00μm
觸發力(測針尖)
(測針長度=10.00mm)
(測量速度=480.00mm/min)
ＬＦ ：x、y方向：0.06N       z方向：0.65N
ＳＦ ：x、y方向：0.08N       z方向：0.75N
ＭＦ ：x、y方向：0.10N       z方向：1.90N
ＥＦ ：x、y方向：0.10N       z方向：3.20N
ＥＭ１：x、y方向：0.08N       z方向：0.75N
ＥＭ２：x、y方向：0.08N       z方向：0.75N
６Ｗ ：x、y方向：0.14N       z方向：1.60N
超行程測力
(測針長度=10.00mm)
(測量速度=480.00mm/min)
ＬＦ ：x、y方向：0.09N
    ＋z方向：1.15N
ＳＦ ：x、y方向：0.20N~0.30N
    ＋z方向：3.50N
ＭＦ ：x、y方向：0.20N~0.40N
    ＋z方向：7.00N
ＥＦ ：x、y方向：0.20N~0.50N
    ＋z方向：10.00N
ＥＭ１：x、y方向：0.20N~0.30N
    ＋z方向：3.50N
ＥＭ２：x、y方向：0.20N~0.30N
    ＋z方向：3.50N
６Ｗ ：x、y方向：0.25N
    ＋z方向：2.50N
    －z方向：9.00N
超行程位移
(測針長度=10.00mm)
(測量速度=480.00mm/min)
ＬＦ ：x、y方向：14.00°
    ＋z方向：3.10mm
ＳＦ ：x、y方向：14.00°
    ＋z方向：4.00mm
ＭＦ ：x、y方向：14.00°
    ＋z方向：3.70mm
ＥＦ ：x、y方向：14.00°
    ＋z方向：2.40mm
ＥＭ１：x、y方向：14.00°
    ＋z方向：4.00mm
ＥＭ２：x、y方向：14.00°
    ＋z方向：4.00mm
６Ｗ ：x、y方向：14.00°
    ＋z方向：4.50mm
    －z方向：1.50mm
各模塊支持測針長度
ＬＦ ：10.00mm~30.00mm
ＳＦ ：10.00mm~50.00mm(碳纖維)
ＭＦ ：10.00mm~60.00mm
ＥＦ ：10.00mm~60.00mm
ＥＭ１：10.00mm~50.00mm(碳纖維)
ＥＭ２：10.00mm~50.00mm(碳纖維)
６Ｗ ：10.00mm~50.00mm(碳纖維)
測頭*大加長(使用PH10系列)
300.00mm（含測針長度）
重量(測頭模塊及測頭)
ＬＦ ：22.00g
ＳＦ ：22.00g
ＭＦ ：22.00g
ＥＦ ：22.00g
ＥＭ１：28.00g
ＥＭ２：30.00g
６Ｗ ：22.00g
測頭更換架
自動 ：MCR20
手動 ：MSR1
上端接口類型/下端接口類型
M8螺紋/M2螺紋接口
上端可接用配件
可以直接連接使用的測頭座：
PH10T自動測頭座、MH8手動測頭座、PH1測頭座、PH6測頭座
可以通過PAA連接使用的測頭座：
PH10M(Q)自動測頭座、MIH手動測頭座
可以直接連接使用的加長桿：
PAA、PEL
可以通過PAA連接使用的加長桿：
PEM
下端可接用配件
M2系列測針
